Circuitos Eléctricos
O que é um circuito eléctrico?
É um conjunto de elementos que forma um caminho fechado para que a corrente eléctrico consiga passar.
O que é uma fonte de energia? E um receptor?
Uma fonte de energia é aquilo que fornece a energia ao circuito.
Um receptor de energia recebe a energia fornecida pela fonte e transforma-a noutro tipo de energia.
ex: numa lanterna_fonte-pilha _receptor-lâmpada
Quais os cuidados que é necessário ter quando se usa a electricidade?
-não ligar muitos aparelhos eléctricos a mesma tomada
-não retirar as ficha das tomadas puxando pelos fios
-não utilizar aparelhos com o fio de ligação em mau estado
-não reparar aparelhos eléctricos enquanto estes estiverem ligados à corrente
-não mexer em aparelhos eléctricos nem ligá-los à tomada com as mãos molhadas
-não deitar água em aparelhos eléctricos enquanto estes estiverem ligados à corrente
-não subir a postes eléctricos
É cada vez mais importante pouparmos electricidade, não só porque é uma forma de pouparmos dinheiro mas também pois é uma forma de diminuirmos a poluição ambiental.Como poupar energia?
-apaga as luzes quando sais de uma divisão
-utiliza lâmpadas de poupança de energia
-desliga os aparelhos eléctricos depois de os utilizares
-aproveita ao máximo a luz do dia
CIRCUITOS ELÉCTRICOS
Quando ligamos correctamente uma fonte de energia a um receptor a corrente eléctrica consegue passar e estabelece-se um circuito fechado.
um circuito fechado é um caminho para a corrente eléctrica, por outro lado, um circuito aberto é um caminho com uma falha, por isso, a corrente eléctrica não consegue passar.
atribui-se à corrente eléctrica um sentido, do pólo positivo para o negativo- sentido convencional.
Como se representa um circuito eléctrico?
Para se simplificar a representação dos circuitos eléctricos criaram-se os seguintes símbolos:
Utilizando estes símbolos podes representar quase qualquer circuito eléctrico.
como por exemplo este:
Pode também instalar-se circuitos com mais do que um receptor de energia. Podemos fazer esta instalação em paralelo ou em série.
Circuitos em série:
Como só há um caminho para a corrente eléctrica verifica-se que:
-Neste circuito, se uma das lâmpadas se fundir, a outra também não acenderá.
-onde quer que o interruptor seja colocado, comanda todas as lâmpadas.
-onde quer que o interruptor seja colocado, comanda todas as lâmpadas.

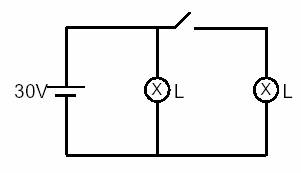

Circuitos em Paralelo:
Como há vários caminhos para a corrente vê-se que:-neste circuito, mesmo que uma lâmpada se funda, a outra continuará a funcionar.
-mesmo que o numero de lâmpadas aumente a luminosidade de cada uma mantém-se
-dependendo do sitio onde é colocado, o interruptor pode comandar um numero diferente de lâmpadas
Corrente Eléctrica
O que são bons e maus condutores eléctricos?
Bons condutores: são todos os materiais através dos quais a corrente eléctrica passa. ex: metais
Maus condutores: são materiais através dos quais a corrente elétrica não passa. ex: plástico
Menor resistência eléctrica-Bons condutores eléctricos
Maior resistência eléctrica-Maus condutores eléctricos
O que é a corrente eléctrica?????
É o movimento orientado de partículas com carga eléctrica.
Está bem mas o que é isso?
Nos átomos dos bons condutores eléctricos (metais) os electrões mais afastados do núcleo podem libertar-se e mover-se desordenadamente no material- são electrões livres.
Quando bons condutores estão num circuito fechado tendo uma extremidade no pólo positivo e outra no pólo negativo, o movimento dos electrões torna-se orientado do pólo positivo para o negativo- movimento orientado de electrões, partículas com carga eléctrica.
Nas soluções condutoras não há electrões livres mas há iões. Quando as soluções condutoras se encontram num circuito fechado os iões positivos movem-se num sentido e os negativos noutro.
Como são constituídas as pilhas?
A 1ª pilha foi inventada por Alessandro Volta.
As pilhas actuais chamam-se pilhas secas e são baseadas na pilha de Volta.
As pilhas são constituídas por:
-1 barra de grafite- eléctrodo positivo
-1 pasta embebida em solução condutora- electrólito
-tudo isto está dentro de um "copo" de zinco- eléctrodo negativo
Diferença de Potencial, Intensidade de Corrente e Resistência Eléctrica
Diferença de Potencial (d.d.p)
O que é?
É uma grandeza física que caracteriza a corrente eléctrica e nos diz a quantidade de energia que é fornecida ao circuito.
...em circuitos em série:
-a d.d.p. do gerador é igual à soma da d.d.p. de todos os receptores
-Utotal=U1+U2+...
...em circuitos em paralelo:
-a d.d.p. do gerador é igual a d.d.p. em cada derivação
-Utotal=U1+U2+...
Nome:Diferença de Potencial
Símbolo: U
Unidade: volt voltímetro
Símbolo da Unidade: V
Aparelho de Medida: voltímetro(instala-se SEMPRE em paralelo)
Intensidade da Corrente
O que é?
É a quantidade de carga eléctrica que passa numa secção do circuito durante um determinado período de tempo.Quantos mais electrões passarem na secção da recta por segundo maior é a intensidade da corrente.
... em circuitos em série:
-Itotal=I1=I2=...
... em circuitos em paralelo:
-Itotal=I1+I2+...
Nome: Intensidade de Corrente
Símbolo: I
Unidade: ampere
Símbolo da Unidade: A
Aparelho de Medida: amperímetro (instala-se SEMPRE em série)
Resistência Eléctrica
O que é?
É a oposição que os materiais oferecem à passagem de corrente eléctrica.
É uma grandeza física que caracteriza os condutores eléctricos.
Quanto maior é a resistência dos condutores menor é a intensidade da corrente no circuito e vice-versa.
Nome: Resistência eléctrica
Simbolo: R
Unidade: ohm
Aparelho de Medida: ohmímetro
Como se mede a resistência eléctrica?
método directo: utilizando um ohmímetro mede a resistência eléctrica fora do circuito
método indirecto: mede a d.d.p. com um voltímetro e a intensidade da corrente com um amperímetro. Utiliza a expressão
e faz as contas.
De que depende a resistência eléctrica de um condutor?
-depende do material de que é feito
-depende do seu comprimento
-depende da sua espesura
LEI DE OHM
A diferença de potencial nos terminais de qualquer condutor metálico filiforme e homogéneo, a temperatura constante é directamente proporcional à intensidade da corrente que o percorre.
Energia Eléctrica e Potencia Eléctrica
Os receptores eléctricos precisam de energia para funcionar. A energia eléctrica que consumimos é medida pelos contadores de electricidade em quilowatts-hora. A energia consumida pelos receptores depende do tempo de funcionamento destes e também da sua potência.
A potência de um receptor mede a energia eléctrica consumida por este por unidade de tempo.
